LK-HHPD InGaAs fotodetektor velike brzine

  • Široka propusnost, velika brzina
  • Visoka osjetljivost
  • Incorporated Bias-T
  • Ulaz visoke zasićenosti
  • Hermetički zatvoren, SMA konektor
  • Niska tamna struja, visok omjer signala i šuma.
  • Faktor malog oblika.
UPIT

+ 86 29 88244373

Opis proizvoda

LK-HHPD je brzi detektorski modul pogodan za digitalne i analogne primjene, s InGaAs PIN fotodiodom koja pokriva valne duljine od 1250 do 1650 nm. Nudi propusnost od 12 GHz ili 18 GHz i radi na napajanju od +5 V. Modul je kompatibilan sa standardnim jednomodnim 9/125μm vlaknom i ima SMA konektor za RF izlaz s impedancijom od 50 oma.

LK-HHPD je prikladan za primjene s velikom brzinom prijenosa podataka, hermetički je zatvoren radi zaštite od utjecaja okoliša, osiguravajući pouzdanost i dugotrajnost. Ima lagani dizajn, s masom manjom od 23 grama, što je korisno za prijenosne ili prostorno ograničene primjene. Modul je certificiran u skladu s Direktivom o ograničenju opasnih tvari (RoHS) 2.0, što dokazuje pridržavanje ekoloških i sigurnosnih standarda.

Tehničke specifikacije
Tipična i apsolutna maksimalna ocjena
Parametar Sim. Vrsta Ocjena Jedinica
Raspon temperature skladištenja TSTG -45 ～ +85 -55 ～ +100 ℃
Temperaturni raspon radnog kućišta TC 25 -40 ～ +85 ℃
Prednapon VR 5 +4.75 ~ +5.25 V
Optička ulazna snaga bor 0 + 13 dBm
Izgorjela optička snaga PB - + 16 dBm
Temperatura lemljenja olova Tp 280（10s） 330（10s） ℃
Električne/optičke karakteristike (TC = 22 ± 3℃)
Parametar sym Stanje testa Vrijednosti parametara Jedinica
Raspon valne duljine λ - 1000 ~ 1650 nm
Raspon frekvencija - - X - pojas Ku - bend -
Mala širina signala f-3dB TC = 22 ± 3 ℃ 0.3 ~ 12 0.8 ~ 18 GHz
Odgovornost Re VR =+5 V, Pin = 10 mW λ = 1310 nm ≥ 0.75 ≥ 0.75 A / W
      λ = 1550 nm ≥ 0.7 ≥ 0.7
Izlaz VSWR VSWR - ≤ 2 ≤ 2.2 -
Ravnost amplitude A TC = -45～+85 ℃ ≤ ±1.5 dB
Optička snaga zasićenja Ps VR = +5 V, λ = 1550 nm
AC modulirano		 13 dBm
Zasićenje RF izlazne snage Pvan - -10 dBm
Tamna struja Id VR = 5 V ≤ 10 nA
Izlaz Impedancija RL - 50 Ω

● Tipične krivulje odziva

（ Slika 1 X - Frekvencijski odziv fotodetektora）

（ Slika 2 Ku - Frekvencijski odziv fotodetektora）

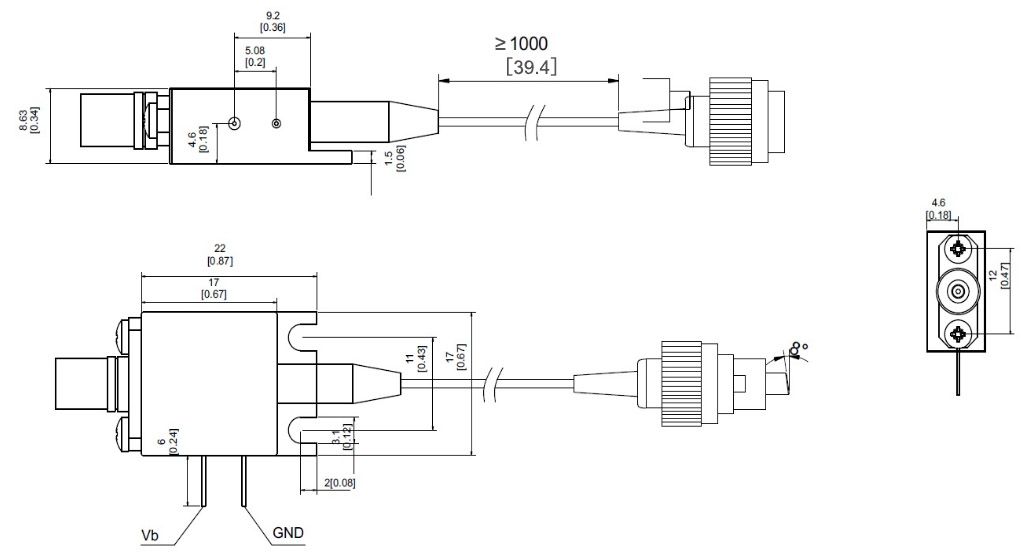

● Dimenzije i igle (jedinica: inči)

RF konektor: SMA konektor

●Informacije za naručivanje

List 1:

Kodirati Analogna širina pojasa
X 0.3 ~ 12 GHz
Ku 0.8 ~ 18 GHz

List 2:

Kodirati Connector Type Primjedba
N Nema priključka Jednomodni fibertail od 9 / 125 μm
A FC / APC

● Mjere opreza

  • Radijus savijanja vlakana nije manji od 20 mm za izbjegavanje oštećenja vlakana.

  • Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.

  • Potrebna je odgovarajuća ESD zaštita za skladištenje, transport i korištenje.

Svi naši standardni fotodetektori mogu se prilagoditi u module！

Aplikacije

  • Komunikacija optičkim vlaknima

  • Radarska obrada informacija

  • Elektroničko ratovanje

  • Ispitivanje i mjerenje signala velike brzine

  • Sigurnost i nadzor
