LK-FCPD InGaAs fotodetektor
- Široka širina pojasa
- Incorporated Bias-T
- O/E hibridni integrirani
- Nizak šum, širokopojasni pristup
- SMA konektor
- Niska tamna struja, visok omjer signala i šuma.
- Faktor malog oblika.
Opis proizvoda
Fiber-Coupled Photodetector (FCPD) je napredni optoelektronički hibridni sustav, koji uključuje širokopojasnu fotodiodu Indium Gallium Arsenide (InGaAs). InGaAs PIN fotodioda dizajnirana je da reagira na valne duljine u rasponu od 1000 do 1650 nanometara. LK-FCPD može pružiti propusnost od 1 gigaherca, 2.5 gigaherca i nudi prilagodljiva rješenja s maksimalnom propusnošću od 8 gigaherca. Uređaj se napaja naponom od +5 volti i opremljen je standardnim FC (face-contacted) svjetlovodnim konektorom za optički ulaz. Radiofrekvencijski (RF) izlaz je omogućen preko SMA-kompatibilnog konektora, čija je impedancija usklađena na 50 ohma.
LK-FCPD je lagan, manje od 15 grama, što je prednost za primjene koje zahtijevaju minimalnu masu. Uređaj je u skladu s Direktivom o ograničenju opasnih tvari (RoHS) 2.0, čime se osigurava ispunjavanje strogih ekoloških i sigurnosnih propisa.
Tehničke specifikacije
| Tipična i apsolutna maksimalna ocjena | ||||
|---|---|---|---|---|
| Parametar | Sim. | Vrsta | Ocjena | Jedinica |
| Raspon temperature skladištenja | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Temperaturni raspon radnog kućišta | TC | 25 | -40 ～ +70 | ℃ |
| Prednapon | VR | +5 | +4.75 ~ +5.25 | V |
| Optička ulazna snaga | bor | 0 | +5 | dBm |
| Izgorjela optička snaga | PB | - | + 13 | dBm |
| Temperatura lemljenja olova | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optičke karakteristike (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parametar | sym | Stanje testa | Vrijednosti parametara | Jedinica | |||
| Raspon valne duljine | λ | - | 1000 ~ 1650 | nm | |||
| Raspon frekvencija | - | - | L pojas | S bend | CM | - | |
| Mala širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =1 mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Ravnost amplitude | A | TC = -40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Izlaz VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Optička snaga zasićenja | Ps | VR = +5 V, λ = 1550 nm AC modulirano |
+5 | dBm | |||
| Zasićenje RF izlazne snage | Pvan | - | -10 | dBm | |||
| Tamna struja | ID | - | ≤ 10 | nA | |||
| Izlaz Impedancija | RL | - | 50 | Ω | |||
● Tipične krivulje odziva

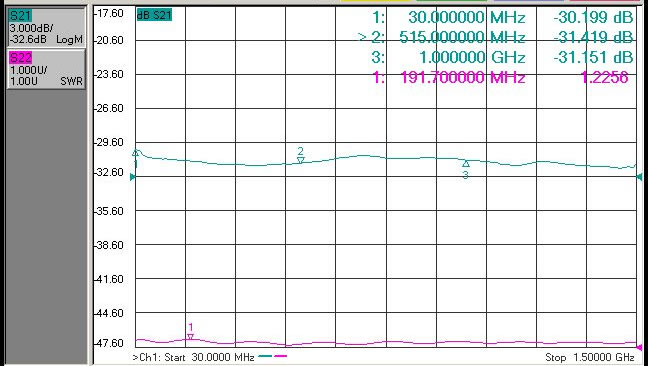

sl. Frekvencijski odziv 1 L-pojasa FCPD InGaAs fotodetektora

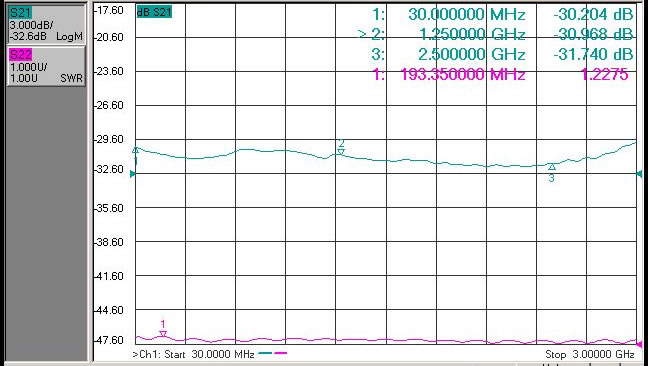

sl. 2 Frekvencijski odziv FCPD InGaAs fotodetektora S-pojasa
sl. Frekvencijski odziv 3 C-pojasa FCPD InGaAs fotodetektora
●Dimenzija i igle (Jedinica: mm[inch])
Optički konektor: FC (s kontaktom licem) optički konektor
RF konektor: SMA
●Informacije za naručivanje
List 1:
| Kodirati | Analogna širina pojasa |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Prilagodba (≦ 8GHz) |
● Mjere opreza
Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.
RF sučelje i optičko sučelje moraju biti prekriveni poklopcem za prašinu kada se ne koriste.
Prikladna ESD zaštita je potrebna za skladištenje, transport
Svi naši standardni fotodetektori mogu se prilagoditi u module！
Aplikacije
Radarska obrada informacija
Elektroničko ratovanje
Mjerenje antene
Komunikacije optičkim vlaknima
Sigurnost i nadzor
