LK-FCAMPD pojačani RF InGaAs fotodetektor
- Široka širina pojasa
- Incorporated Bias-T
- O/E hibridni integrirani
- Visoki dobitak, nizak šum, širokopojasni pristup
- SMA konektor
- Niska tamna struja, visok omjer signala i šuma
- Faktor malog oblika.
Opis proizvoda
LK-FCAMPD je spoj optičke i elektroničke tehnologije, integrirajući širokopojasnu InGaAs fotodiodu s niskošumnim pojačalom. Ovaj uređaj je osjetljiv na valne duljine između 1000 i 1650 nm, zahvaljujući svojoj InGaAs PIN fotodiodi, a niskošumno pojačalo osigurava RF pojačanje u rasponu od 20 do 30 dB.
LK-FCAMPD nudi konfigurabilne opcije širine pojasa, uključujući 1 gigaherca, 2.5 gigaherca i prilagodljive širine pojasa do najviše 5 gigaherca. Uređaj radi na napajanju od +5 volti i ima standardni FC (s kontaktom licem) optički konektor za optički ulaz. RF izlaz je omogućen preko SMA-kompatibilnog konektora, čija je impedancija usklađena na 50 ohma.
LK-FCAMPD je lagan, s masom manjom od 25 grama, što ga čini prikladnim za razne prijenosne i kompaktne primjene. Certificiran je za usklađenost s Direktivom o ograničenju opasnih tvari (RoHS) 2.0, što ukazuje na njegovu predanost ekološkim i sigurnosnim standardima.
Tehničke specifikacije
| Tipična i apsolutna maksimalna ocjena | ||||
|---|---|---|---|---|
| Parametar | Sim. | Vrsta | Ocjena | Jedinica |
| Raspon temperature skladištenja | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Temperaturni raspon radnog kućišta | TC | 25 | -40 ～ +70 | ℃ |
| Prednapon | VR | +5 | +4.75 ~ +5.25 | V |
| Optička ulazna snaga | bor | 0 | +5 | dBm |
| Izgorjela optička snaga | PB | - | + 13 | dBm |
| Temperatura lemljenja olova | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optičke karakteristike (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parametar | sym | Stanje testa | Vrijednosti parametara | Jedinica | |||
| Raspon valne duljine | λ | - | 1000 ~ 1650 | nm | |||
| Raspon frekvencija | - | - | L - Band | S - pojas | CM | - | |
| Mala širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =1 mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Pojačanje RF signala | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Ravnost amplitude | A | TC = -40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Izlaz VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Optička snaga zasićenja | Ps | VR = +5 V, λ = 1550 nm AC modulirano |
+5 | dBm | |||
| Zasićenje RF izlazne snage | Pvan | - | 15 | dBm | |||
| Tamna struja | ID | - | ≤ 10 | nA | |||
| Izlaz Impedancija | RL | - | 50 | Ω | |||
● Tipične krivulje odziva

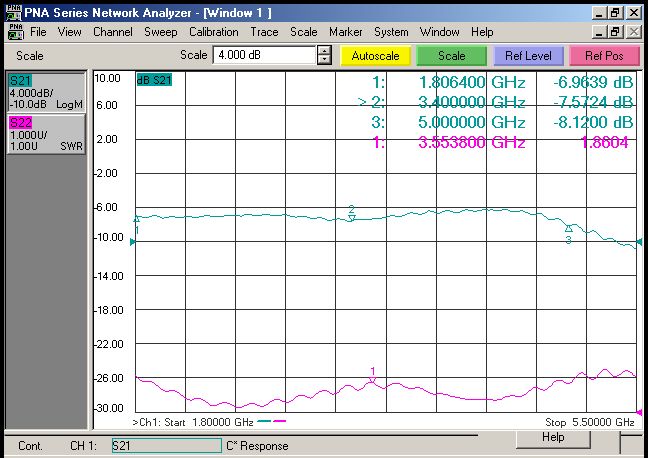

（ sl. 1 L-pojasni FCAMPD InGaAs frekvencijski odziv fotodetektora）

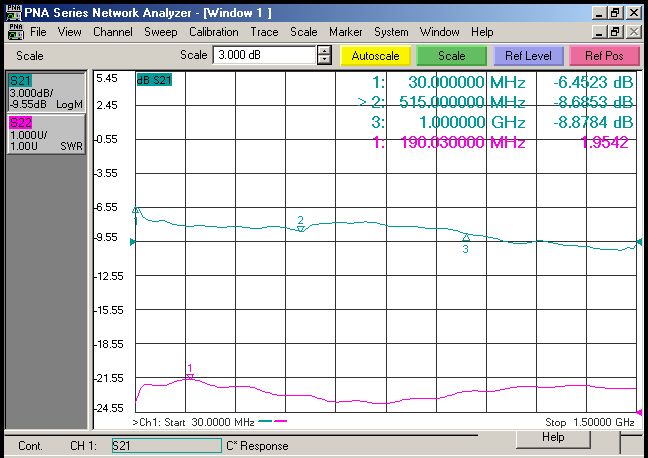

（ sl. 2 S- pojas FCAMPD InGaAs frekvencijski odziv fotodetektora）
（ sl. Frekvencijski odziv 3 C-pojasa FCAMPD InGaAs fotodetektora）

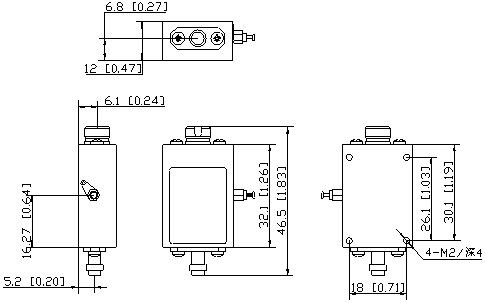

● Dimenzije i igle ( Jedinica: mm [inča] )
Optički konektor: FC (s kontaktom licem) optički konektor
RF konektor: SMA
● Informacije o naručivanju
List 1:
| Kodirati | Analogna širina pojasa |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Prilagodba (≦ 5GHz) |
● Mjere opreza
Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.
RF sučelje i optičko sučelje moraju biti prekriveni poklopcem za prašinu kada se ne koriste.
Potrebna je odgovarajuća ESD zaštita za skladištenje, transport i korištenje.
Svi naši standardni fotodetektori mogu se prilagoditi u module！
Aplikacije
Radarska obrada informacija
Elektroničko ratovanje
Mjerenje antene
Komunikacije optičkim vlaknima
Sigurnost i nadzor
