LK-AMPD-S mikrovalni InGaAs fotodetektor velike brzine
- Velika brzina, široka propusnost
- Incorporated Bias-T
- O/E hibridni integrirani
- Visoki dobitak, nizak šum, širokopojasni pristup
- Hermetički zatvoren, SMA konektor
- Niska tamna struja, visok omjer signala i šuma.
- Faktor malog oblika.
Opis proizvoda
LK-AMPD-S je hibrid InGaAs fotodiode i niskošumnog pojačala, dizajniran za široki optički odziv od 1000 do 1650 nm i nudi RF pojačanje od 15 dB. Pruža performanse velike brzine s propusnostima od 12GHz i 18GHz, a napaja se iz +5V napajanja.
Ovaj modul je kompatibilan sa standardnim jednomodnim vlaknom od 9/125 μm i ima SMA konektor s impedancijom od 50 ohma.
LK-AMPD-S je hermetički zatvoren za zaštitu okoliša i ima lagani dizajn, s masom manjom od 23 grama. Sukladan je s Direktivom o ograničenju opasnih tvari (RoHS) 2.0, osiguravajući ekološku održivost i pridržavanje strogih sigurnosnih standarda.
Tehničke specifikacije
| Tipična i apsolutna maksimalna ocjena | ||||
|---|---|---|---|---|
| Parametar | Sim. | Vrsta | Ocjena | Jedinica |
| Raspon temperature skladištenja | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Temperaturni raspon radnog kućišta | TC | 25 | -40 ～ +85 | ℃ |
| Prednapon | VR | +5 | +5 ～ +9 | V |
| Optička ulazna snaga | bor | 0 | + 10 | dBm |
| Izgorjela optička snaga | PB | - | + 13 | dBm |
| Temperatura lemljenja olova | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optičke karakteristike (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametar | sym | Stanje testa | Vrijednosti parametara | Jedinica | ||
| Raspon valne duljine | λ | - | 1000 ~ 1650 | nm | ||
| Raspon frekvencija | - | - | X - pojas | Ku - bend | - | |
| Mala širina signala | f-3dB | TC = 22 ± 3 ℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| Odgovornost | Re | VR =+5V, Pin =10 mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Ravnost amplitude | A | TC = -45～+85 ℃ | ≤ ± 2 | dB | ||
| Optička snaga zasićenja | Ps | VR =+ 5 V, λ = 1550 nm AC modulirano |
10 | dBm | ||
| Pojačanje RF signala（Tipično） | G | - | 15 ± 1 | dB | ||
| Zasićenje RF izlazne snage | Pvan | - | +3 | dBm | ||
| Izlaz VSWR | VSWR | - | ≤ 2 | - | ||
| Izlaz Impedancija | RL | - | 50 | Ω | ||
● Tipične krivulje odziva

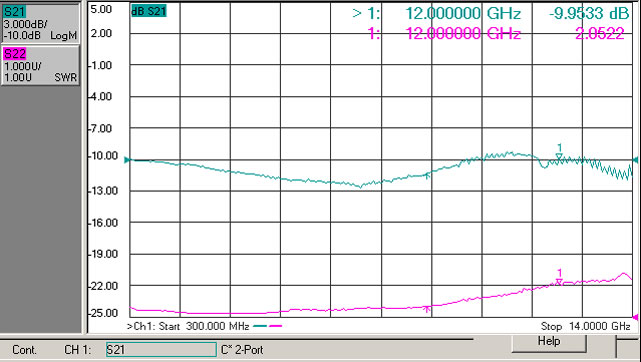

（ sl. 1 X - Frekvencijski odziv fotodetektora）

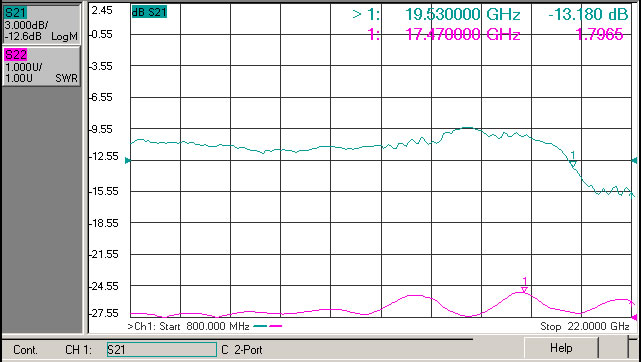

（ sl. 2 Ku - frekvencijski odziv fotodetektora）
●Dimenzija i igle (jedinica: mm [inč])
RF konektor: SMA
●Informacije za naručivanje
List 1:
| Kodirati | Pojačanje RF signala | Primjedba |
| S | 15 dB | Tipična i središnja frekvencija |
List 2:
| Kodirati | Analogna širina pojasa |
| X | 0 ~ 3 GHz |
| Ku | 0 ~ 8 GHz |
List 3:
| Kodirati | Connector Type | Primjedba |
| N | Nema priključka | Jednomodni fibertail od 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
● Mjere opreza
Radijus savijanja vlakana nije manji od 20 mm za izbjegavanje oštećenja vlakana.
Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.
Potrebna je odgovarajuća ESD zaštita za skladištenje, transport i korištenje.
Svi naši standardni fotodetektori mogu se prilagoditi u module！
Aplikacije
Radarska obrada informacija
Elektroničko ratovanje
Mjerenje antene
Komunikacije optičkim vlaknima
Sigurnost i nadzor
