LK-NY55D DWDM DFB laser velike snage
- Istosmjerna strujna spojnica
- Visoki dinamički raspon
- Struja niskog praga
- Velika izlazna snaga
- 14pin Butterfly paket
- Radna temperatura kućišta: -20 do 70 ℃
- Visoka pouzdanost
- Do 100mw velike izlazne snage
- Vlakno za održavanje polarizacije (PM).
Opis proizvoda
LK-NY55D laser je dizajniran da služi kao optički emiter velike snage, specifične valne duljine, koji je idealan za integraciju s vanjskim modulatorom unutar CATV i DWDM sustava. Posebno je prikladan za aplikacije koje uključuju super kanale i distribuciju. Valne duljine koje nudi ova serija pridržavaju se ITU Grid standarda u pogledu opsega i specifikacija kanala.
Ova serija dolazi s vlaknom koje održava polarizaciju (PM) i ima spajanje istosmjerne struje (dc). Uključuje integrirani termoelektrični hladnjak (TEC), termistor za mjerenje temperature i fotodiodu monitora za nadzor optičke snage. Modul je smješten u 14-pinsko leptir kućište koje je kompatibilno s OC-48 rasporedom pinova i uključuje optički izolator unutar samog pakiranja.
Tehničke specifikacije
| Električne/optičke karakteristike (TC = 25 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametar | Sim. | Stanje | Min | Vrsta | maksimum | Jedinice |
| Frekvencija | f | - | 0.01 | - | 1 | Ghz |
| Širina pojasa (-3dB, I=200mA) | S21 | - | 1 | Ghz | ||
| Optička izlazna snaga | P | Verzija od 40 mW, T = Tset, IF = IOPVerzija od 50 mW, T = Tset, IF = IOPVerzija od 63 mW, T = Tset, IF = IOPVerzija od 80 mW, T = Tset, IF = IOPVerzija od 100 mW, T = Tset, IF = IOP |
40 50 63 80 100 |
- | - | mW |
| Granička struja | ith | BOL | - | - | 40 | mA |
| Radna struja | IOP | Verzija 40 mW, BOL Verzija 50 mW, BOL Verzija 63 mW, BOL Verzija 80 mW, BOL Verzija 100 mW, BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| Napon rada | VOP | BOL, IF = IOP | - | - | 2.5 | V |
| Vrhunska valna duljina | λ | T = Tset, IF = IOP | - | 1550 | - | nm |
| Rativni intenzitet buke | Rastrgati | - | - | - | -160 | dB / Hz |
| Omjer potiskivanja bočnog načina rada | SMSR | 30 | - | - | dB | |
| Omjer polarizacijske ekstinkcije | PO | IF = IOP | 17 | - | - | dB |
| Pomicanje valne duljine preko TC Raspon | ∆λVRH | T = TOP | - | - | 40 | pm |
| Otpor termistora | Rth | TOP=25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| Temperatura termistora Koeficijenti | TCTH | TOP=25 ℃ | - | -4.4 | - | % / ° C |
| TEC struja | itec | -20℃<TC<70 ℃ | -1.0 | - | 1.5 | A |
| TEC napon | Vtec | -20℃<TC<70 ℃ | -2.0 | - | 3.0 | V |
| RF impedancija | Zine | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| Pratite PD struju | Im | IF = IOP, VMPD = -5 V | 0.1 | - | 2.5 | mA |
| Monitor PD tamna struja (PD) | Id | IOP = 0 mA, VMPD = -5 V | - | - | 0.2 | uA |
| Tipična i apsolutna maksimalna ocjena | |||||
|---|---|---|---|---|---|
| Parametar | Sim. | Stanje | Min. | Maks. | Jedinica |
| Istosmjerna struja lasera naprijed | If | - | - | 750 | mA |
| Reverzni napon lasera | V | - | - | 2 | V |
| Reverzni napon fotodiode | VR | - | - | 10 | V |
| Operacija temperatura | Do | - | -20 | + 70 | ° C |
| Temperatura skladištenja | Ts | - | -40 | + 85 | ° C |
| ESD | - | HBM: R = 1500 Ω, C = 100 pF | -500 | 500 | V |
Napomene: Svi laserski čipovi dolaze od pločica koje su certificirane korištenjem reprezentativne serije uređaja koji moraju postići prihvatljivi učinak za ugaranje.

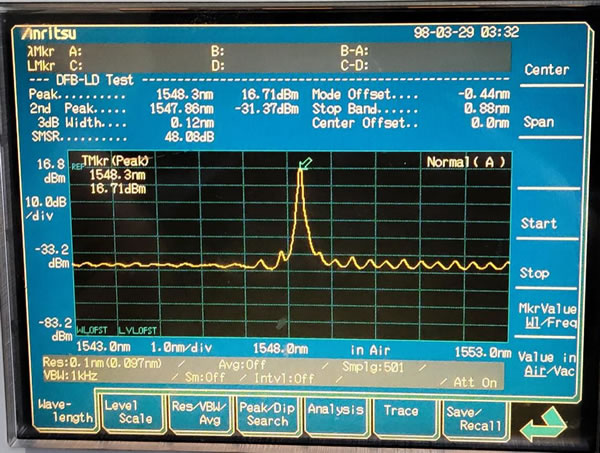

● Tipični podaci

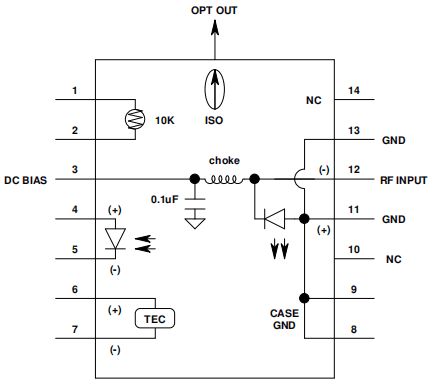

● Električna shema
| Dovesti# | funkcija | Dovesti# | funkcija |
| 1 | Thermistor | 8 | GND |
| 2 | Thermistor | 9 | GND |
| 3 | LD-(predstranost) | 10 | NC |
| 4 | PD anoda | 11 | GND (LD+) |
| 5 | PD katoda | 12 | RF ULAZ |
| 6 | Hladnjak+ | 13 | GND (LD+) |
| 7 | Hladnjak- | 14 | NC |

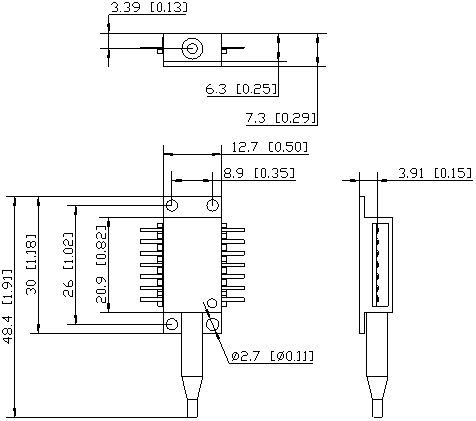

● Dimenzije i igle ( Jedinica: mm [inča] )
RF konektor: SMA
● Informacije o naručivanju
List 1:
| Kodirati | Opis |
| 55 | DWDM High Power 14PIN leptir paket |
List 2:
| Kodirati | Optička snaga |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
List 3:
| Kanal | Frekvencija (THz) | Središnja valna duljina (nm) | Kanal | Frekvencija (THz) | Središnja valna duljina (nm) | |
| C01 | Bilo koja željena prilagođena valna duljina | C37 | 193.7 | 1547.72 | ||
| C02 | Ne-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Ne-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Ne-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
List 4:
| Kodirati | Opis |
| PM | PM-FC/APC fiber konektor, 0.9mm, 1m duljine |
● Mjere opreza
Radijus savijanja vlakana nije manji od 20 mm za izbjegavanje oštećenja vlakana.
Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.
Potrebna je odgovarajuća ESD zaštita za skladištenje, transport i korištenje.
Aplikacije
CATV
DWDM
Optika slobodnog prostora
Super kanali i distribucija、
Prijenos signala u optičkim mrežama
