LK-HPPD-Ku InGaAs balansirani fotodetektor velike snage
- Široka širina pojasa
- Incorporated Bias-T
- DC spojen
- Hermetički zatvoren, SMA konektor
- Niska tamna struja, visok omjer signala i šuma.
- Faktor malog oblika.
Opis proizvoda
Balansirani fotodetektor velike brzine (HPPD-Ku) je precizni optoelektronički uređaj prilagođen za digitalne i analogne primjene. Ovaj modul integrira InGaAs PIN fotodiodu sa spektralnim rasponom odziva od 1250 do 1650 nanometara, uključujući potrebnu odgovarajuću elektroniku kako bi se osigurao integritet i performanse signala.
LK-HPPD-Ku može isporučiti propusnost od 18 gigaherca, što ga čini prikladnim za aplikacije za prijenos podataka velike brzine. Radi na napajanju od +5 volti, usklađujući se sa standardnim zahtjevima za napajanje za stabilnost i učinkovitost。 Modul je kompatibilan sa standardnim jednomodnim optičkim vlaknima od 9/125 mikrometara, osiguravajući besprijekornu integraciju s postojećom infrastrukturom vlakana. Radiofrekvencijski (RF) izlazni priključak opremljen je SMA-kompatibilnim konektorom, čija je impedancija usklađena na 50 ohma, olakšavajući optimalan prijenos signala i minimalizirajući gubitak signala.
Tehničke specifikacije
| Tipična i apsolutna maksimalna ocjena | ||||
|---|---|---|---|---|
| Parametar | Sim. | Vrsta | Ocjena | Jedinica |
| Raspon temperature skladištenja | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Temperaturni raspon radnog kućišta | TC | 25 | -40 ～ +85 | ℃ |
| Prednapon | VR | +5 | +5 ~ +9 | V |
| Optička ulazna snaga | bor | + 10 | + 17 | dBm |
| Izgorjela optička snaga | PB | - | + 20 | dBm |
| Temperatura lemljenja olova | Tp | 280（10s） | 330（10s） | ℃ |
| Električne/optičke karakteristike (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Parametar | sym | Stanje testa | Vrijednosti parametara | Jedinica | |
| Raspon valne duljine | λ | - | 1000 ~ 1650 | nm | |
| Raspon frekvencija | - | - | Ku - bend | - | |
| Mala širina signala | f-3dB | TC = 22 ± 3 ℃ | 0.8 ~ 18 | GHz | |
| Odgovornost | Re | VR , Pin =1 mW | λ = 1310 nm | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Ravnost amplitude | A | TC = -45～+85 ℃ | ≤ ± 1.5 | dB | |
| Optička snaga zasićenja | Ps | VR , λ = 1550 nm AC modulirano |
+ 17 | dBm | |
| Tamna struja | Id | VR | ≤ 10 | nA | |
| Zasićenje RF izlazne snage | Pvan | - | -10 | dBm | |
| Izlaz Impedancija | RL | - | 50 | Ω | |
● Tipične krivulje odziva
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
（ Frekvencijski odziv fotodetektora Ku - pojasa）

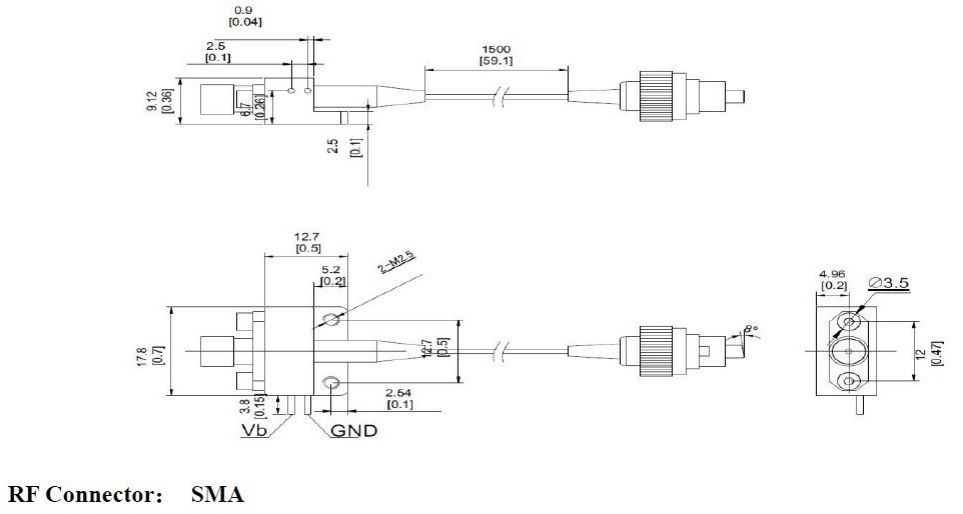

● Dimenzije i igle ( Jedinica: mm [inča] )
●Informacije za naručivanje
List 1:
| Kodirati | Analogna širina pojasa |
| KU | 0.8 ~ 18 GHz |
List 2:
| Kodirati | Connector Type | Primjedba |
| N | Nema priključka | Jednomodni fibertail od 9 / 125 μm |
| A | FC / APC | |
| P | FC / PC |
● Mjere opreza
Radijus savijanja vlakana nije manji od 20 mm za izbjegavanje oštećenja vlakana.
Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.
Potrebna je odgovarajuća ESD zaštita za skladištenje, transport i korištenje.
Svi naši standardni fotodetektori mogu se prilagoditi u module！
Aplikacije
Komunikacija optičkim vlaknima
Radarska obrada informacija
Elektroničko ratovanje
Ispitivanje i mjerenje signala velike brzine
Sigurnost i nadzor
