LK-D-SS-18-T serija optičkih linija kašnjenja i optički simulator
- Širina pojasa do 18GHz
- Visok dinamički raspon
- Široka temperaturna primjena
- Odziv niske amplitude
- Prilagođena vremenska kašnjenja
Opis proizvoda
Koristeći najsuvremeniju tehnologiju tvrtke Microwave-Photonics, optička linija za kašnjenje i optički simulator serije LK-D-SS-18-T nude neusporedive performanse u spektru primjena, uključujući testiranje radara, obradu signala, rad fazno raspoređenih antena, simulaciju antene i analizu faznog šuma. Ovaj napredni sustav dizajniran je za besprijekoran rad u svim S/C/X/Ku frekvencijskim pojasevima, a karakterizira ga minimalni gubitak umetanja, širok dinamički raspon, robusna elektromagnetska izolacija i sposobnost rukovanja neprimjetnim trostrukim tranzitnim signalima.
Tehničke specifikacije
Električne/optičke karakteristike
| Parametar | Vrijednosti parametara | Jedinica | Primjedba | ||
| Min | Tipičan | maksimum | |||
| Frekvencijski opseg | 2 | - | 18 | GHz | |
| Ravnost amplitude | - | ± 2 | ± 2.5 | dB | |
| Odgoda vremena | 0.01 | - | 150 | us | Prilagođeno |
| Točnost kašnjenja | -5‰ | - | +5‰ | - | |
| uneseni gubitak | 0 | 20 | 30 | dB | Prilagođeno |
| Ulazni VSWR | - | 1.8 | 2.2 | - | |
| Izlaz VSWR | - | 1.8 | 2.2 | - | |
| Impedanca | - | 50 | - | Ω | |
| Ulazna kompresija 1 dB | - | + 13 | + 17 | dBm | |
| Omjer odbijanja lažnog signala | 60 | - | - | dBc | |
| Slika buke | - | 50 | 60 | dB | 5us, 25 ℃ |
| Radna temperatura | -55 | - | + 85 | ℃ | Pogledajte Informacije o naručivanju |
| Temperatura skladištenja | -55 | - | + 85 | ℃ | |
| Relativno kašnjenje u odnosu na temperaturu | - | - | 7 | ppm/℃ | |
| Gubitak umetanja u odnosu na temperaturu | - | 2 | 4 | % / ℃ | |
Opis konektora i napajanje
| bor | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| napon | NC | GND | + 12V | NC |
| Trenutna ocjena | - | - | 0.3 | - |
| Maks. Struja | 1 |

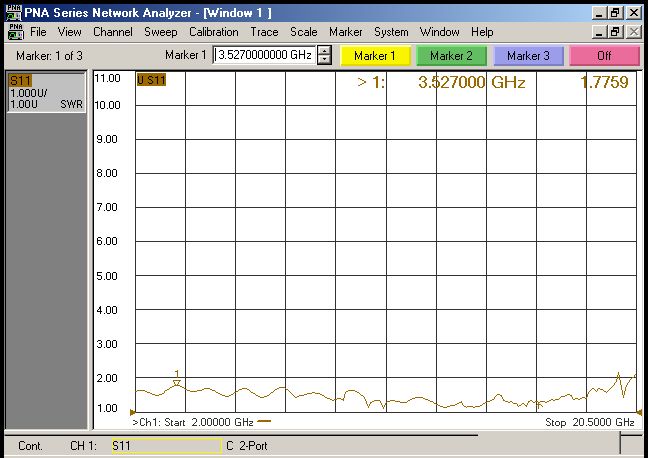

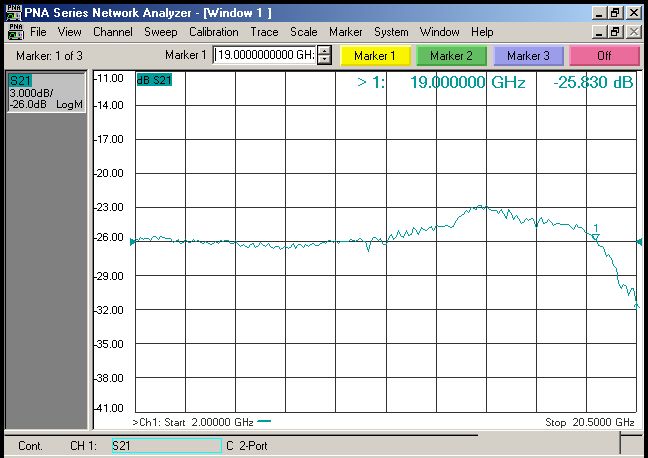

Tipične krivulje odziva（ 25℃）
Dimenzije i igle (jedinica: mm[uklj.h])
RF konektor: SMA-K（Prilagođeno）
DC konektor: DE-9PS（Prilagođeno）
| Vrsta proizvoda | LK-D-SS-18-TG | Primjedba | |||||
| Vremenska odgoda（nas） | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Vrsta proizvoda | LK-D-SS-18-TP | Primjedba | |||||
| Vremenska odgoda（nas） | 8 | 35 | 60 | 80 | 110 | 150 | Kompaktni |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Informacije za naručivanje
| Vrsta proizvoda | Paketi | Razine kvalitete | Radna temperatura | Temperatura skladištenja |
| LK-D-SS-18-TGI | Standard | Industrijska klasa | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Srednji stupanj | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Posebna klasa | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Kompaktni | Industrijska klasa | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Srednji stupanj | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Posebna klasa | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Aplikacije
Ispitivanje/kalibracija radara
Procesiranje signala
Elektronski rat
Fazni antenski niz
Simulacija antene
