LK-NY13D 1310nm mikrovalni DFB laserski modul
- Visoki dinamički raspon
- Širina pojasa od 18 GHz
- Struja niskog praga
- Velika izlazna snaga
- 7pin leptir paket sa SMA konektorom
- Radna temperatura kućišta: -40 do 70 ℃
- Povećana pouzdanost
Opis proizvoda
Modul LK-NY13D je DFB laser koji je izravno moduliran, nudeći vrhunske performanse za linearne optičke komunikacijske sustave s velikim zahtjevima propusnosti. LK-NY13D laseri su bolji izbor u odnosu na sustave koaksijalnih kabela za prijenos visokofrekventnih signala kao što su 12 GHz ili 18 GHz.
Ovi laseri povećavaju pouzdanost mikrovalnih komunikacijskih mreža osiguravajući prijenos RF signala u izvornom obliku. Zbog ovih atributa, LK-NY13D laseri značajno poboljšavaju kvalitetu signala u širokom spektru aplikacija, uključujući udaljene antenske sustave, telemetriju, distribuciju vremenskih i referentnih signala, kao i aplikacije za mjerenje i linije kašnjenja.
LK-NY13D laseri dolaze s integriranim komponentama kao što su optički izolator, termoelektrični hladnjak (TEC), termistor, laserski diodni čip i monitorska fotodioda, a svi su zapečaćeni u 7-pinskom leptir paketu kako bi se osigurala hermetička zaštita .
Tehničke specifikacije
| Apsolutna maksimalna ocjena | ||||
|---|---|---|---|---|
| Parametar | Simbol | Min. | Maks. | Jedinica |
| Prava struja laserske diode | If | - | 120 | mA |
| Reverzni napon laserske diode | V | - | 1 | V |
| Prednja snaga | Pf | - | 20 | dBm |
| PD povratni napon | V | - | 15 | V |
| Prava struja (PD) | Im | - | 2 | mA |
| Operacija temperatura | To | -40 | + 70 | ° C |
| Temperatura skladištenja | Ts | -55 | + 85 | ° C |
| Relativna vlažnost skladištenja | Sr | - | 85 | % |
| Optičke i električne specifikacije (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parametar | Simbol | Stanje testa | Min | Vrsta | maksimum | Jedinice | bilješke |
| Talasna dužina | λ | IF = IOP, T = TOP | - | 1310 | - | nm | |
| Frekvencija | - | X opcija | 0.1 | - | 12 | GHz | - |
| Ku opcija | 1 | - | 18 | ||||
| Optička izlazna snaga | P | IF=Iop | - | 10 | - | mW | 1 |
| Granička struja | Ith | λ=1310 nm | - | - | 10 | mA | - |
| Radna struja | Iop | λ=1310 nm | - | 55 | 100 | mA | - |
| Napon rada | Vop | λ=1310 nm | - | 1.5 | 2.5 | V | - |
| Učinkovitost nagiba | SE | - | 0.2 | - | - | W / A | - |
| Omjer potiskivanja bočnog načina rada | SMSR | λ=1310nm, IF=Iop | 30 | - | - | dB | - |
| Buka relativnog intenziteta | RIN | - | - | - | -130 | dB / Hz | - |
| Širina pojasa (-3dB, I=60mA) | S21 | X opcija | - | 12 | - | GHz | - |
| Ku opcija | - | 18 | - | ||||
| Povratni gubitak（VSWR） | VSWR | X opcija | - | - | 2 | dB | - |
| Ku opcija | - | - | 2.2 | ||||
| Ulazna kompresija 1 dB | - | - | 15 | - | - | dBm | - |
| Otpor termistora | Rth | @25 ℃ | - | 10 | - | Kohm | - |
| TEC struja | It | - | - | - | 1.2 | A | 2 |
| TEC napon | Vt | - | - | 2.5 | V | 2 | |
| Kapacitivnost (PD) | Ct | - | - | 20 | pF | - | |
| Praćenje struje | Im | - | 0.10 | - | 2.0 | mA | - |
| tamna struja (PD) | Id | - | - | 50 | nA | - | |
Napomene: Svi laserski čipovi dolaze od pločica koje su certificirane korištenjem reprezentativne serije uređaja koji moraju postići prihvatljivi prinos za burn-in.
1. Temperatura lasera postavljena na 25 ℃, prednaponska struja na 55 mA
2. Radna temperatura kućišta -40~70℃
● Tipični podaci
(λ=1310nm, TC =25 ℃)
（ Slika 1 X- Band S11 i S22 podaci ）
（ Slika 2 podaci Ku-pojasa S11 i S22 ）

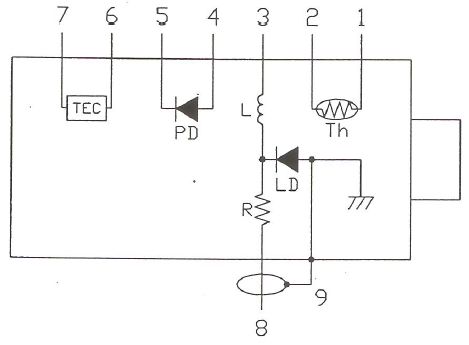

● Električna shema
| Dovesti# | funkcija |
| 1 | Thermistor |
| 2 | Thermistor |
| 3 | LD-(predstranost) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Hladnjak+ |
| 7 | Hladnjak- |
| 8 | LD-(RF) |
| 9 | Tlo |

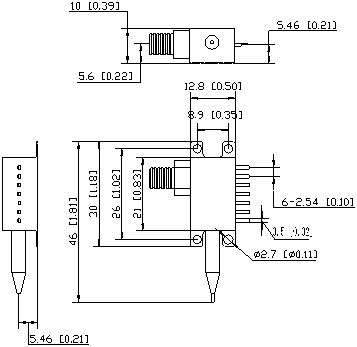

● Konturni crteži (jedinica: mm [inč])
RF konektor: SMA
● Informacije o naručivanju
List 1:
| Kodirati | Tipična valna duljina |
| 13 | 1310nm 7PIN leptir paket |
List 2:
| Kodirati | Analogna širina pojasa |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
List 3:
| Kodirati | Connector Type | Primjedba |
| A | FC / APC | Jednomodni fibertail od 9 / 125 μm, 0.9 mm, duljina 1 m |
| S | SC / APC | |
| N | Nema priključka |
● Mjere opreza
Radijus savijanja vlakana nije manji od 20 mm za izbjegavanje oštećenja vlakana.
Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.
Potrebna je odgovarajuća ESD zaštita za skladištenje, transport i korištenje.
Aplikacije
Podatkovne komunikacije velike brzine
Daljinsko upravljanje antenom
Mobilne i PCS mreže
Prijenos analognih RF veza
Vojne komunikacije
Praćenje, telemetrija i kontrola
Telemetrijski sustavi
