LK-AMPD-D mikrovalni InGaAs fotodetektor velike brzine

  • Velika brzina, široka propusnost
  • Incorporated Bias-T
  • O/E hibridni integrirani
  • Visoki dobitak, nizak šum, širokopojasni pristup
  • Hermetički zatvoren, SMA konektor
  • Niska tamna struja, visok omjer signala i šuma.
  • Faktor malog oblika.
UPIT

+ 86 29 88244373

Opis proizvoda

LK-AMPD-D je spoj optičkih i elektroničkih komponenti, koji sadrži InGaAs fotodiodu širokog spektra i minimalno šumno pojačalo. InGaAs PIN fotodioda ima raspon osjetljivosti od 1000 do 1650nm. Niskošumno pojačalo može se pohvaliti RF pojačanjem od 30 dB.

 LK-AMPD-D može isporučiti propusnost od 12GHz ili 20GHz. Ovaj uređaj radi s napajanjem od +9V. Dizajniran je za rad sa standardnim jednomodnim 9/125μm vlaknom kao ulazom. RF izlaz ima SMA konektor koji je impedancije usklađen na 50 ohma.

 LK-AMPD-D je zabrtvljen na način da sprječava ulazak vlage i drugih onečišćenja, a ima težinu manju od 23 grama. Certificiran je da ispunjava zahtjeve Direktive o ograničenju opasnih tvari (RoHS) 2.0.

Tehničke specifikacije
Tipična i apsolutna maksimalna ocjena
Parametar Sim. Vrsta Ocjena Jedinica
Raspon temperature skladištenja TSTG -45 ～ +85 -55 ～ +100 ℃
Temperaturni raspon radnog kućišta TC 25 -40 ～ +85 ℃
Prednapon VR +9 +9 ～ +12 V
Optička ulazna snaga bor 0 + 10 dBm
Izgorjela optička snaga PB - + 13 dBm
Temperatura lemljenja olova Tp 280（10s） 330（10s） ℃
Električne/optičke karakteristike (TC = 22 ± 3 ℃ )
Parametar sym Stanje testa Vrijednosti parametara Jedinica
Raspon valne duljine λ - 1000 ~ 1650 nm
Raspon frekvencija - - X - pojas Ku - bend -
Mala širina signala f-3dB TC = 22 ± 3 ℃ 0. 3 ~ 12 2 ~ 20 GHz
Odgovornost Re VR =+9V, Pin =10 mW λ = 1310 nm ≥ 0.8 ≥ 0.85 A / W
λ = 1550 nm ≥ 0.85 ≥ 0.8
Ravnost amplitude A TC = -45～+85 ℃ ≤ ± 2 dB
Optička snaga zasićenja Ps VR = +9 V, λ = 1550 nm AC modulirano + 10 dBm
Pojačanje RF signala G - 30 ± 1 dB
Zasićenje RF izlazne snage Pvan - + 10 dBm
Izlaz VSWR VSWR - ≤ 2 -
Izlaz Impedancija RL - 50 Ω

●Tipične krivulje odziva

Slika 1

（ sl. 1 Frekvencijski odziv fotodetektora X-pojasa）

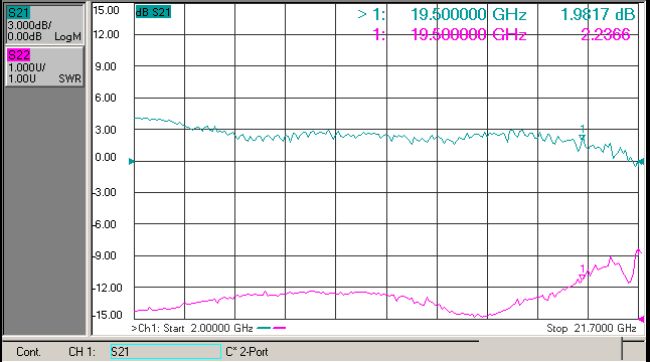

（ sl. 2 Ku - frekvencijski odziv fotodetektora）

●Dimenzija i igle (Jedinica: mm[inch])

nedefiniran

RF konektor: SMA

●Informacije za naručivanje

List 1:

Kodirati Pojačanje RF signala Primjedba
D 30 dB Tipična i središnja frekvencija

List 2:

Kodirati Analogna širina pojasa
X 0 ~ 3 GHz
Ku 2 ~ 20 GHz

List 3:

Kodirati Connector Type Primjedba
N Nema priključka Jednomodni fibertail od 9 / 125 μm
A FC / APC
P FC / PC

●Mjere opreza

  • Radijus savijanja vlakana nije manji od 20 mm za izbjegavanje oštećenja vlakana.

  • Provjerite je li faseta spojnice vlakana čista prije spajanja na optički krug.

  • Potrebna je odgovarajuća ESD zaštita za skladištenje, transport i korištenje.

Svi naši standardni fotodetektori mogu se prilagoditi u module！

Aplikacije

  • Radarska obrada informacija

  • Elektroničko ratovanje

  • Mjerenje antene

  • Komunikacije optičkim vlaknima

  • Sigurnost i nadzor
