LK-NY15T UWB izravno modulirani odašiljač
- Izravno modulirani DFB laser velike brzine
- Ultraširokopojasni (bolji od 18GHz)
- Automatska kontrola optičke snage
- Radna temperatura kućišta:（-40℃～70℃）
- Valna duljina 1550nm
- Izvrstan omjer potiskivanja bočnog načina rada
- Visoko integrirano, modularno pakiranje
- Visoki dinamički raspon
- Velika izlazna snaga
Opis proizvoda
Odašiljač LK-NY15T primarno se sastoji od nekoliko ključnih komponenti, uključujući laser velike brzine s izravno moduliranom distribuiranom povratnom spregom (DFB), krug za automatsku kontrolu optičke snage, krug za automatsku kontrolu temperature, krug konverzije za stabilizaciju napona i krug za nadzor i indikaciju.
Ovaj odašiljač radi na valnoj duljini od 1550 nm i ima širinu pojasa modulacije koja prelazi 18 GHz, s izlaznom snagom koja može dosegnuti do 10 mW, uz održavanje stabilne izlazne valne duljine. Napaja se jednim pozitivnim napajanjem, što osigurava stabilan rad u rasponu napona od +7V do +36V.
Dodatno, odašiljač LK-NY15T opremljen je funkcijama koje pokazuju normalan status i napajanja i izlazne optičke snage, pružajući korisnicima intuitivne povratne informacije o radu.
Tehničke specifikacije
Apsolutna maksimalna ocjena
| Parametar | Simbol | Min. | Tip. | Maks. | Jedinica |
| Temperatura skladištenja | TSTG | -55 | + 25 | + 85 | ℃ |
| Operacija temperatura | TC | -40 | + 25 | + 70 | ℃ |
| RF ulazna snaga1 | Pin | - | + 10 | + 20 | dBm |
| napon | Vin | +7 | + 12 | + 36 | V |
(1) Način rada s kontinuiranim valom (CW).
Optičke i električne specifikacije (TC = 22±3 ℃)
| Parametar | Simbol | Stanje | Min. | Tip. | Maks. | Jedinica |
| Talasna dužina | λ | - | - | 1550 | - | nm |
| Frekvencija（3dB） | f3dB | X pojasa | 0.1 | - | 12 | GHz |
| Ku bend | 1 | - | 18 | |||
| Izlazna snaga svjetla | P | - | 5 | 10 | - | mW |
| Buka relativnog intenziteta | Rastrgati | - | - | - | -155 | dBc/Hz |
| Povratni gubitak（VSWR） | VSWR | X pojasa | - | - | 2 | - |
| Ku bend | - | - | 2.2 | |||
| Ulazna kompresija 1 dB | - | - | + 13 | + 15 | - | dBm |
Napajanje (TC = 22±3℃)
| Parametar | Min. | Tip. | Maks. | Jedinica |
| napon | +7 | + 12 | + 36 | V |
| struja(2) | 0.07 | 0.1 | 1 | A |
(2) Uvjeti ispitivanja: Vin=+12V.
● Tipična krivulja odziva

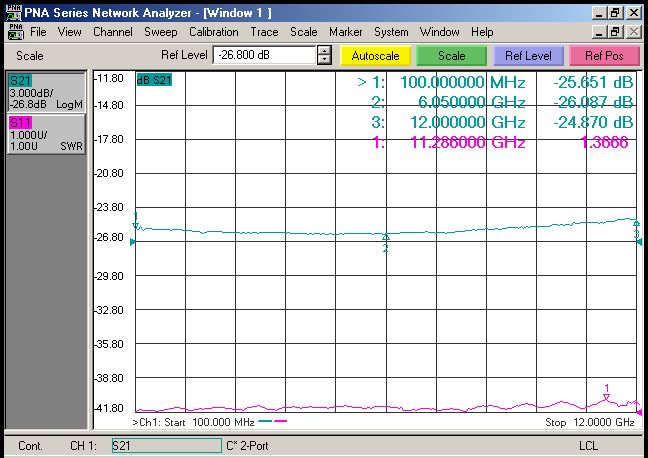

Slika 1 Tipična krivulja odziva odašiljača LK-NY15T-X
Slika 2 Tipična krivulja odziva odašiljača LK-NY15T-Ku
● Tipični spektrogram

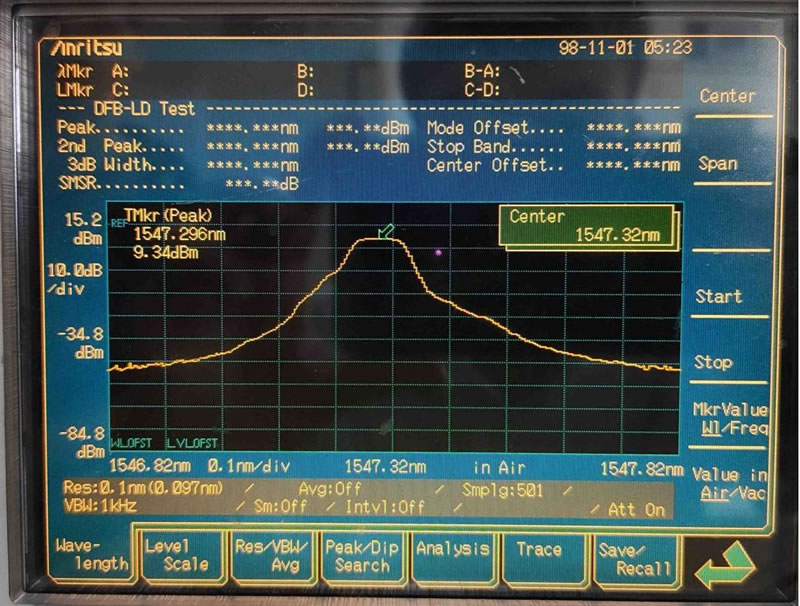

Slika 3 Tipični spektrogram odašiljača LK-NY15T
● Jedinica mjere: mm [inča]

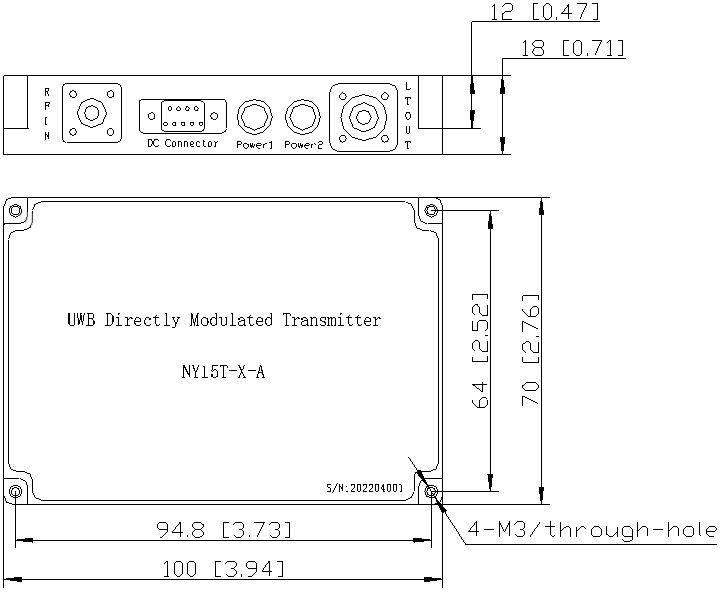

Slika 4 Dimenzije odašiljača LK-NY15T
RF konektor: SMA
Priključak za napajanje: J30J-9-ZKP
● Pin za napajanje
| Parametar | Opis | ||||||||
| bor | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| napon | + 12V | NC | GND | NC | |||||
● Red informacije
List 1:
| Simbol | Opis |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 GHz |
List 2
| Simbol | Connector Type | Opis |
| N | Prilagođeno | Prilagođeno |
| A | FC / APC | Standardno 9/125μm SM vlakno |
| P | FC / PC | Standardno 9/125μm SM vlakno |
Aplikacije
Antena i radar
Sustav elektroničkih protumjera
Prijenos analognih RF veza
Širokopojasna bežična komunikacija
Bazna stanica mobilne komunikacije
